| PH值 | 7.0 |
|---|---|
| 產(chǎn)地 | 湖北 |
| 類(lèi)型 | 標(biāo)準(zhǔn)料 |
| 熔點(diǎn) | 180 |
| 外觀 | 白色粉末 |
| 用途范圍 | 塑料 |
| 有效物質(zhì)含量 | 0.998 |
| 品牌 | 超支化樹(shù)脂 |
| 型號(hào) | HyPer C100 |
| 含量/規(guī)格 | 25kg/桶 |
耐高溫多功能流動(dòng)分散潤(rùn)滑劑 HyPer C100 樹(shù)脂
產(chǎn)品簡(jiǎn)介
HyPerC100是由公司自主研發(fā)的具有“超支化”結(jié)構(gòu)的高分子量、無(wú)揮發(fā)、無(wú)分解的節(jié)能環(huán)保潤(rùn)滑劑，集“增加流動(dòng)、增加伸長(zhǎng)率、提高分散、提高相容、提高填充量”多種功能于一體。綜合性能遠(yuǎn)優(yōu)于性能單一的螺。（CBT）樹(shù)脂、EBS和硅酮等傳統(tǒng)潤(rùn)滑劑，可應(yīng)用于PA、PC、PET、 PBT、PC/ABS、PC/PMMA 等多種復(fù)合材料體系。達(dá)到 RoHS 和 REACH國(guó)際環(huán)保標(biāo)準(zhǔn)。鑒定達(dá)到國(guó)際先進(jìn)水平，獲30余項(xiàng)技術(shù) ，已在美國(guó)、意大利、韓國(guó)、越南、新加坡、中國(guó)等知名公司應(yīng)用。
基本物性
固體顆?；蚍勰芏葹?1.1 g/cm3，熔程為 140-180℃，耐 高溫，無(wú)揮發(fā)性。
性能特點(diǎn)
熔體粘度低、無(wú)揮發(fā)，初始熱分解溫度近 300℃；有效降低 熔體壓力和主機(jī)電流，改善熔體流動(dòng)和加工性能；顯著提高顏 料、
填料或玻璃纖維在體系中的分散程度；提高制品表面光澤 度、改善外觀、消除鯊魚(yú)皮和浮纖現(xiàn)象；提高填料填充比例，降低產(chǎn)品的綜合成本。
應(yīng)用領(lǐng)域與優(yōu)點(diǎn)
（1）工程塑料及其復(fù)合材料流動(dòng)改性劑
HyPer C100 潤(rùn)濕能力強(qiáng)、與各種填料（碳酸鈣、滑石粉、硅灰石、硅粉、玻璃微珠）、纖維
（碳纖、玻纖）、穩(wěn)定劑、阻燃劑、脫模劑和顏料的相容性好，潤(rùn)濕能力強(qiáng)，可有效抑制高填料 材料的“鯊魚(yú)皮”
現(xiàn)象。
（2）顏料分散劑
作為顏料（紅、橙、黃、黑、藍(lán)、紫等）分散劑，僅添加材料的 0.2-1.0%的用量，可以獲得 良好分散性的色母料，
顏色鮮艷度豐滿、更加逼真。
（3）共混流變劑
極少的添加量，可以大幅度提高樹(shù)脂的流動(dòng)性、熔融指數(shù)和力學(xué)性能；降低共混能耗和提高
產(chǎn)能，并能顯著降低電流或者降低加工溫度 10-20℃，節(jié)能降耗明顯。
應(yīng)用實(shí)例

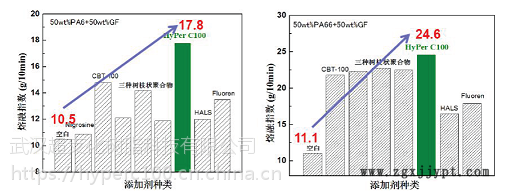

應(yīng)用實(shí)例1：制備高玻纖含量（≥50%）的尼龍復(fù)合材料（數(shù)據(jù)來(lái)源于韓國(guó)某公司）
HyPer C100 的綜合性能優(yōu)于CBT-100 樹(shù)脂、樹(shù)枝狀聚合物等，產(chǎn)品表面光潔度高、無(wú)鯊魚(yú)皮和浮纖現(xiàn)象，對(duì)拉
伸強(qiáng)度、沖擊強(qiáng)度等機(jī)械性能無(wú)影響。

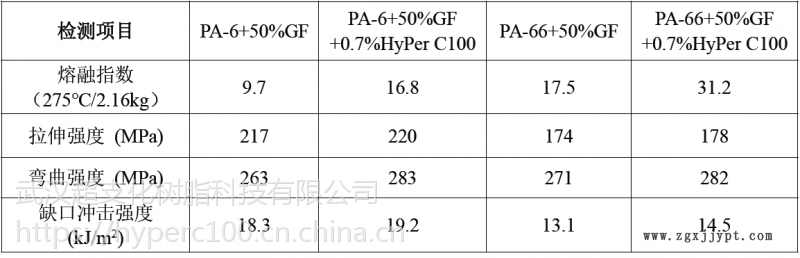

應(yīng)用實(shí)例2：制備尼龍+50%玻纖的尼龍復(fù)合材料（數(shù)據(jù)來(lái)源于天津某上市公司）
HyPer C100 可使PA-6/PA-66+50%GF 體系的熔融指數(shù)提高80%，有效消除高玻纖增強(qiáng)尼龍表面浮纖問(wèn)題，且拉
伸強(qiáng)度、彎曲強(qiáng)度和沖擊強(qiáng)度均有所提高。

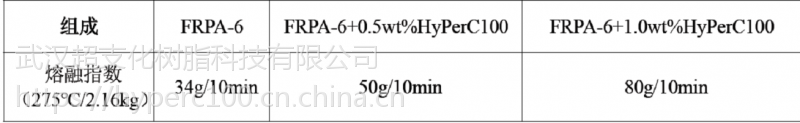

應(yīng)用實(shí)例3：改性阻燃增強(qiáng)型尼龍-6（PA-6）（數(shù)據(jù)來(lái)源于上海某公司）
HyPer C100 可使阻燃型尼龍的熔融指數(shù)提高135%，而拉伸強(qiáng)度、彎曲強(qiáng)度和沖擊強(qiáng)度并不下降。

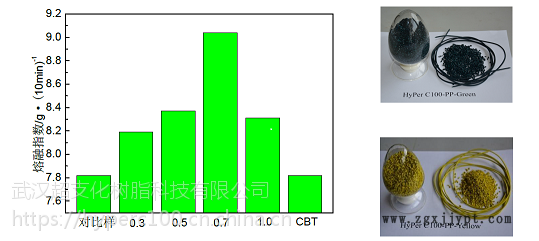

應(yīng)用實(shí)例6：無(wú)機(jī)顏料鉻黃/炭黑PP色母料的制備
參考配方：PP-T30S 74kg、鉻黃/炭黑25kg 和臘粉5kg。
參考工藝：機(jī)筒溫度190℃，主機(jī)轉(zhuǎn)速281 rpm，喂料機(jī)轉(zhuǎn)速28.9 rpm，熔體溫度150℃。
HyPer C100 分散劑添加0.7%時(shí)效果，主機(jī)電流下降5.40%，機(jī)頭壓力降低17.50%，熔融指數(shù)提高24.36%，沖擊強(qiáng)度提高19.30%，拉伸強(qiáng)度提高16.20%。

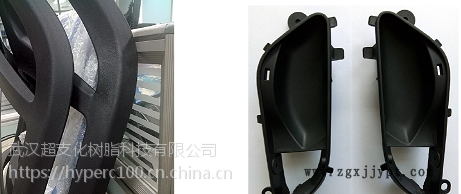

應(yīng)用實(shí)例7：金屬粉末分散劑和免噴涂材料
金屬粉體與聚合物的相容性差，金屬粉的導(dǎo)入致聚合物與金屬粉復(fù)合材料成型塑件時(shí)，熔接痕更加明顯，嚴(yán)重影響表觀質(zhì)量。僅添加0.7%HyPerC100**可解決ABS+3%銅粉/鋅粉表面流痕問(wèn)題，提高產(chǎn)品質(zhì)量，不影響制品的其它性能。金屬免噴涂塑料是一種新型的工程塑料，通過(guò)金屬粉末填充塑料共混注塑成型直接獲得具有金屬光澤、高性能的塑料制品，可以減少產(chǎn)品后續(xù)的打磨、噴涂等污染環(huán)境的工藝，實(shí)現(xiàn)綠色注塑。產(chǎn)品被國(guó)內(nèi)上海、江蘇、廣東、天津、四川、安徽等上市公司用于家電、汽車(chē)等領(lǐng)域。
