加工定制 | 是 |
---|---|
類型 | 開放式 |
樣式 | 臥式 |
品牌 | 德川 |
型號 | JYZ-250 |
別名 | 橡膠預成型機、精密預成型機、切膠機、擠出機 |
用途 | 橡膠制品膠胚生產 |
規格 | JYZ-200 |
尺寸 | 4*1.15*1.7 |
1、產品特性:

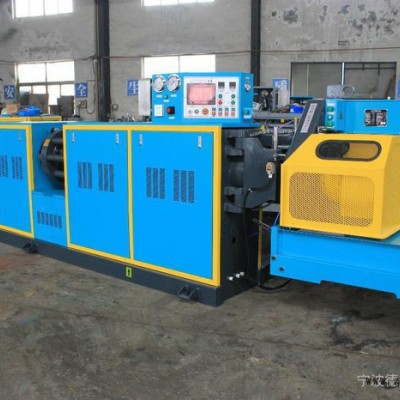

JYZ電腦版精密預成型機是一種高效率、高精度膠坯生產設備,膠料適用性強,能擠出各種環形、矩形、條形以及異形的膠坯。特別適合生產密封件、氣門嘴、瓶塞、網球、油封、鞋底、汽車減震等產品,它集抽真空、過濾、擠出、切割、稱重、計數等多功能于一體。
1:采用PLC控制和觸摸屏操作界面。彩色顯示屏引導你方便地進行數據輸入,密碼保護。
2:可儲存1000種產品的工藝數據,隨時調用。
3:變頻電機控制切刀無極變速。
4:電子稱閉路反饋,控制膠坯重量。
5:可靠的安全性,機頭關閉,切刀旋轉,柱塞前進和后退均有互鎖裝置。
6:故障點圖標及文字顯示。
7:抽真空系統:在擠切膠料之前先行抽真空,排除機筒、機頭內部的空氣和膠料中夾雜的氣體,從而提高下工序硫化制品的質量。
8:加熱系統:采用水循環加熱方式,溫度由數字式溫控器控制和顯示,保證機頭、料筒的溫度恒定。
9:單缸設計,料筒中心加長,提高機械性能穩定性,便于清理。
3、結構簡介
電腦版精密預成型機主要由一臺柱塞式擠出裝置和一套安裝在機頭上的膠胚切割裝置組成,此外配有液壓系統、真空系統、加熱系統、氣動系統和電氣系統。精密預成型機工作時機頭打開,將經過預熱打卷的膠料從料筒前部裝入,關閉機頭,調定擠出速度和切割速度,并設定所需膠胚重量,經電腦閉路反饋,即可得到重量**的膠胚。
一、擠壓裝置:由料筒、機頭、液壓缸等組成。
二、液壓裝置:選用高壓齒輪泵,流量閥選用日本進口YUKEN(油研)產品,液壓缸的液壓油由流量閥控制,節流前后的壓差由壓差閥始終控制在一個恒定值,保證準確的控制擠出膠胚的重量。
三、氣動裝置:用來控制機頭開、關氣缸等動作。
四、抽真空系統:在擠切膠料之前先行抽真空,排除機筒、機頭內部的空氣和膠料中夾雜的氣體,從而提高下工序硫化制品的質量。
五、加熱系統:采用水循環加熱方式,溫度由數字式溫控器控制和顯示,保證機頭、料筒的溫度恒定。
六、切割裝置:由機架、電機、減速系統組成,可選擇變頻電機無極調速,也可選擇變速箱或四速電機變速,在機架下部安有傳送裝置。
4、技術參數
項目名稱 | 單位 | JYZ-150 | JYZ-200 | JYZ-250 | JYZ-250+ |
料筒直徑 | mm | 150 | 200 | 250 | 250 |
總功率 | KW | 16 | 16 | 22 | 26 |
**大擠出壓力 | MPa | 36.8 | 20.7 | 17 | 17 |
料筒**高溫度 | ℃ | 95 | 95 | 95 | 95 |
口型**大直徑 | mm | 80 | 125 | 190 | 190 |
膠胚重量范圍 | g | 0.3-100 | 0.3-300 | 0.3-2000 | 0.3-2000 |
膠胚重量精度 | % | ±1.0 | ±1.0 | ±1.0 | ±1.0 |
一次裝膠量 | Kg | 8.0-10 | 20-25 | 60-70 | 100-110 |
切刀轉速 | r/min | 35-300 | 35-300 | 23-300 | 23-300 |
外形尺寸 | mm | 3.6*1.15 *1.7 | 4*1.15 *1.7 | 5*1.15 *1.7 | 6.5*1.15*1.7 |
重量 | T | 2.8 | 3 | 4 | 5 |
