加工能力 | 模具設計 模具制造 模具加工 |
---|---|
適用范圍 | 日用品模具 |
質量體系 | ISO9001 |
工藝類型 | 注射成型模 |
主要加工設備 | 數控洗 精雕 線切割 電火花 |
加工設備數量 | 30 |
模具材質 | p20 718 |
模具分型面數目 | 一個 |
模具安裝方式 | 固定式模具 |
型腔數目 | 單型腔模具 |
排列方式 | 臥式 |
品牌 | 邁斯特模具 |
加工定制 | 是 |
一.模具外觀、外形及相關標準
1:模具尺寸符合客戶要求,符合客戶指定注塑機型號。
2:客戶銘牌制作,(模具編號、模具重量、模具外形尺寸、制作開始時間)安裝鉚釘固定,位置符合標準。
3: 定位圈大小符合技術要求,高出頂板10mm,安裝須沉于上固定板,不得直接貼在模板上,使用2個以上螺絲固定。
4: 澆口套球面R符合標準,澆口套R>成型機R
5: 澆口套及流道表面拋光至600#砂紙以上,避免棱角。
6: 模架各模板在天側右下角用字沖打上模具編號;模板編號A0,B0;進出水標記IN,OUT;連接管路標記L;進出油標記O IN,O OUT;所有字碼符合標準。模具外表爛字、箭頭“UP”按照客戶要求制作
7: 模具地側安裝立腳以保護底面,無特殊情況可以垃圾釘代替。
8: 大型模具(8噸以上),模具裝夾需開設U型槽或穿孔,與成型機固定位置對應。
9: 模架表面不得有凹坑、銹跡,多余不用的吊環、進出水、氣、油孔等及其他影響外觀的缺陷。
10: 模架各板、孔位、棱邊應有大于1.5mm的倒角。特殊部位除外。
11: 保證所有吊環均能旋到底,吊裝平衡。
12: 頂針板下安裝垃圾釘,頂出板**做行程定位塊,不能用螺絲代替。
13: 模具撐頭面積應達到方腿間后模板面積的30%,撐頭比模腿高出0.15mm,并不與頂出孔干涉。
14: 所有模具螺絲不得切短,滑牙等缺陷;M12(含M12)以上的螺絲使用(12.9級)。螺絲吊模料長度,螺絲直徑的1.2倍以上。
15: 螺絲沉頭孔底面為平面,螺絲安裝不能高出沉頭孔,底于平面1-2MM。
16: 重量超過10KG的零件應做相應吊環孔,吊環孔大小和位置符合標準。
產品描述

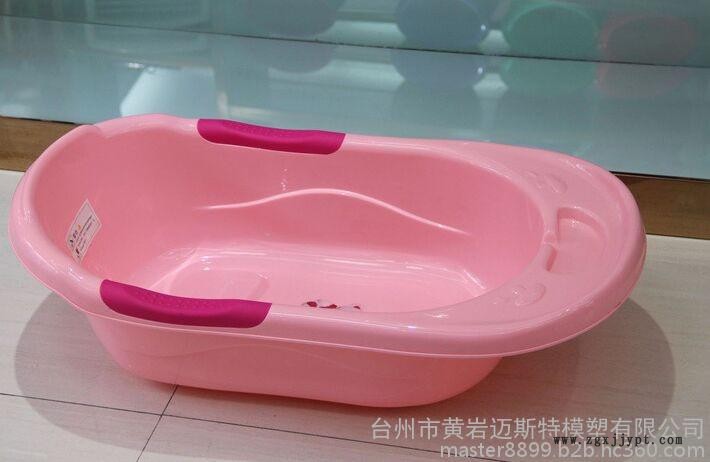

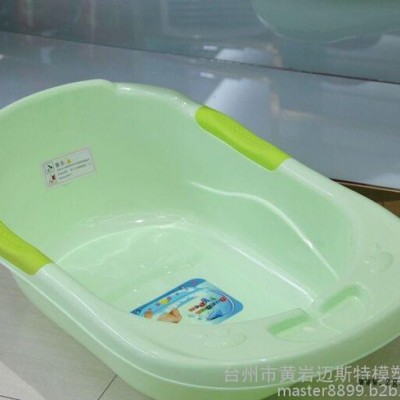

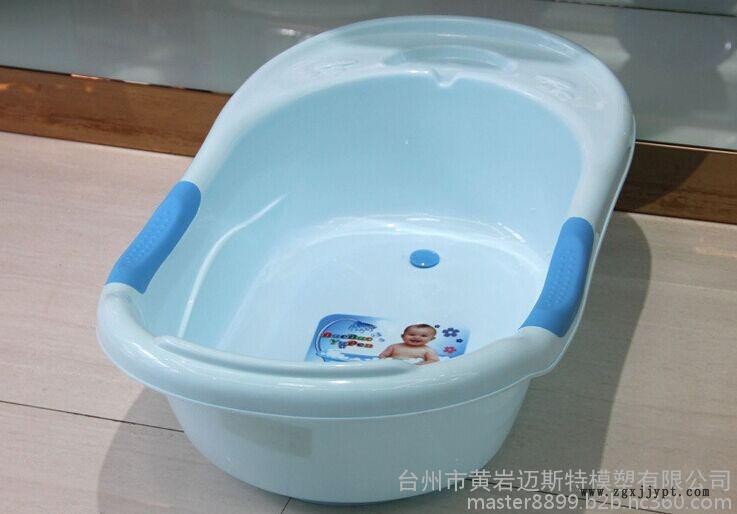

模具名稱 | 兒童浴盆模具 |
模具材料 | 45#,2738,2316,718,718H,P20,P20H,NAK80,2344 |
模座 | LKM,HASCO |
模腔 | 多個/單一 |
流道 | 熱流道/冷流道 |
加工工藝 | EDM CNC 磨床 車床 鉆洞 打光 線切割 |
logo | 根據客戶的需求 |
設計軟件 | CAD UG PRO-E |
圖紙 | 根據客戶的要求 |
硬度 | 35-55HRC |
模具壽命 | 100,000-1,000,000 次 |
交貨時間 | 15-45 天 |
