| 品牌 : | 紅葉 | 規格 : | 25kg/桶 |
| 外觀 : | 流動性 | 主要用途 : | 蠟鑄造工藝模具硅膠 |
| 尺寸 : | 多尺寸 | 適用范圍 : | 蠟鑄造工藝模具硅膠 |
| 粒度 : | 1.1 | 耐溫 : | 250度 |
| 粘度 : | 1萬-2萬 | 脫色率 : | 1% |
| 水份 : | 1 | 孔徑 : | 細孔硅膠 |
| 保質期 : | 18個月 | 產地 : | 深圳 |
一、縮合型模具硅膠 蠟鑄造工藝模具硅膠 紅葉乳白色硅膠?產品介紹：
建筑裝飾模具硅膠是一款專門用于建筑裝飾品翻模的模具膠，由A、B雙組份組成，A組分硅膠，B組分固化劑，AB組分按100:2-3混合攪拌均勻后即可固化成型。適合花紋精細、紋路復雜的產品模具制作！
二、縮合型模具硅膠 蠟鑄造工藝模具硅膠 紅葉乳白色硅膠?特點：
1.粘度低，無雜質，軟硬度適中，操作工藝簡單；
2.耐高溫，耐酸堿，抗撕裂強，拉力好，翻模次數多，適合產品大批量生產；
3.硅膠性能可按需調整，做出來的硅膠模具不變形，不膨脹；
三、縮合型模具硅膠 蠟鑄造工藝模具硅膠 紅葉乳白色硅膠?用途：?

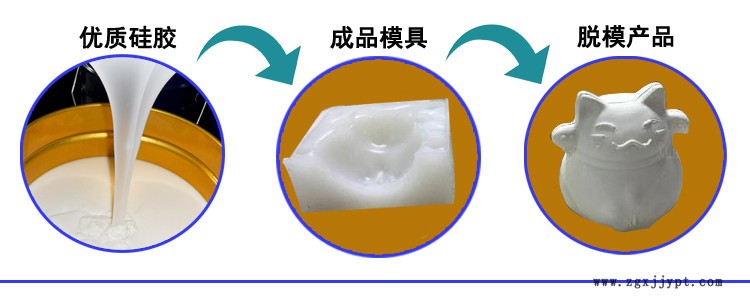

建筑裝飾模具硅膠廣泛應用于花紋精細的產品復制，主要用于各種歐式構件、石膏產品、水泥制品、雕塑、雕像神像、工藝品等產品的硅膠模具制作。
四、縮合型模具硅膠 蠟鑄造工藝模具硅膠 紅葉乳白色硅膠?操作方法：
1.準備工具：木板、尺子、刀、刷子等；
2.處理好模種，把模種固定在木板上；
3.分片模模線：根據產品分出兩個片模或多個片模，使產品容易脫模，模線定位在模種的 高點，且要從不明顯的結合部位走；
4.把模線以下的部位用油泥堆滿，油泥硬度不能太大，堆的時候要貼近模種；
5.打上卡榫，離模種一公分左右，便于合模，使模具不錯位；
6.在模種表面均勻的涂上脫模劑，脫模劑可以是清潔劑或者肥皂水；
7.將石膏制品硅膠按100:2-2.5進行配比混合攪拌均勻，并放入抽真空機抽真空（沒有抽真空機的可以減少固化劑的添加量，延長固化時間，釋放多余的氣泡）；
8.抽完真空后的硅膠均勻的涂刷在模種上， 層硅膠的厚度小于1mm，能夠薄薄的蓋住模種和油泥為準；待 層固化后（約15分鐘），刷 層硅膠， 層固化劑的添加比例要比 層要高，硅膠固化時間控制在5-8分鐘； 刷完 層或者第三層硅膠，待硅膠不在流動時，在硅膠上面粘貼一層紗布，用來增強硅膠的硬度，然后在均勻的刷上一層硅膠（可視產品大小適量增加紗布，一般不超過兩層）；
9.待石膏固化后即可做石膏外模。用切割好的硬紙板圍在模種四周固定好，不能有縫隙，然后將調好的石膏倒入到模具內；待石膏固化后拆除紙板，對石膏外模的邊緣進行修整，將另一面的油泥清理干凈，重復上邊的步驟制作另一邊的石膏外模；
10待外模完全固化后，把紙板拆掉，將整個石膏外模和硅膠模具拆掉，檢查硅膠模具，用剪刀對模具和外模進行修整。至此，一個石膏制品的硅膠模具就算全部完成了，一般24小時后在投入到生產中。
五、縮合型模具硅膠 蠟鑄造工藝模具硅膠 紅葉乳白色硅膠?硬度選擇：
縮合型硅膠參數表 | ||||||
外觀 | 白色/半透明 | |||||
硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
硫化劑添加（%） | 2-3 | |||||
動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
密度（g/cm3） | 1.08 | 1.09 | ||||
操作時間（min) | 30-50 | 30-40 | 30-50 | |||
硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
線收縮率（%） | 0.3 | |||||
六、縮合型模具硅膠 蠟鑄造工藝模具硅膠 紅葉乳白色硅膠?包裝：
25kg/桶；200kg/桶；固化劑免費配送；室溫保存，禁止暴曬；
?
