| 混合比例 | 10：1 |
|---|---|
| 動力粘度（mPa.s） | 3000±500 |
| 操作時間 | 30-60min |
| 基本硫化時間 | 60-180min |
| 硬度（邵氏A） | 15±2 |
| 粘接性 | 優(yōu)異 |
| 導熱系數 [W（m·K）] | ≥0.4 |
| 介 電 強 度（kV/mm） | ≥25 |
| 介 電 常 數（1.2MHz） | 3.0～3.3 |
| 阻燃性能 | UL94-V1 |
| 保質期 | 12個月 |
| 材質 | 硅膠 |
| 產地 | 廣東 |
| 產品等級 | 優(yōu) |
| 產品認證 | CCC |
| 廠家 | 紅葉硅膠 |
| 類別 | 阻燃耐高溫硅膠 |
| 類型 | 灌封阻燃型 |
| 外觀 | 流動性 |
| 形狀 | 液體 |
| 顏色 | 灰色/黑色 |
| 用途 | 防潮 防凝露 封堵 密封 |
| 執(zhí)行標準 | SGS |
| 品牌 | 紅葉 |
| 型號 | HY-215 |
| 加工定制 | 是 |
| 基料 | 橡膠型密封膠 |
紅葉環(huán)網柜自流平鏡面防凝露封堵劑 高分子防潮封堵材料 防火阻燃劑
紅葉環(huán)網柜自流平鏡面防凝露封堵劑應用：

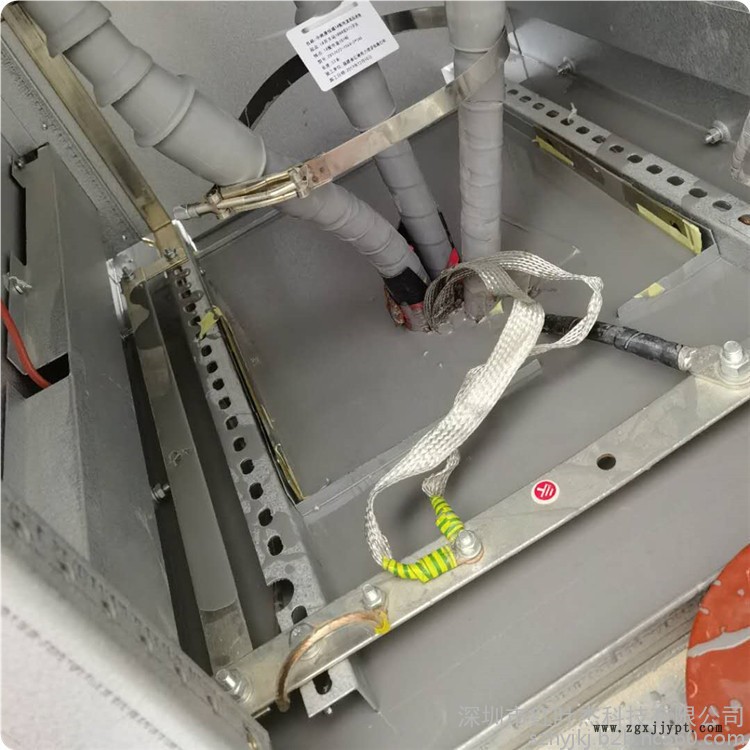

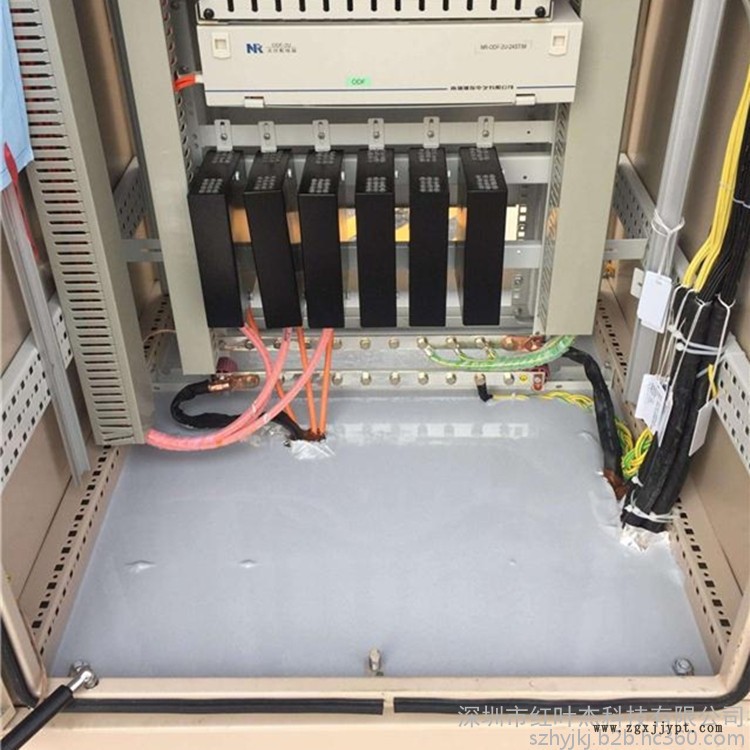

戶外10KV高低壓開關柜、箱式變壓器柜、電纜分支箱、環(huán)網柜、共箱式環(huán)網柜、斷路器柜、全絕緣柜、10kv戶外開閉所、配網控制柜、GGD進出線開關柜端子箱、xl-21動力柜、風力箱變、光伏箱變、plc控制箱、高鐵箱變、水泵控制箱及其它電力設備，電纜進出口與柜體底部防水、防塵、隔熱、阻燃、保溫、防凝露的灌封封堵作用。
自流平鏡面防凝露封堵劑：

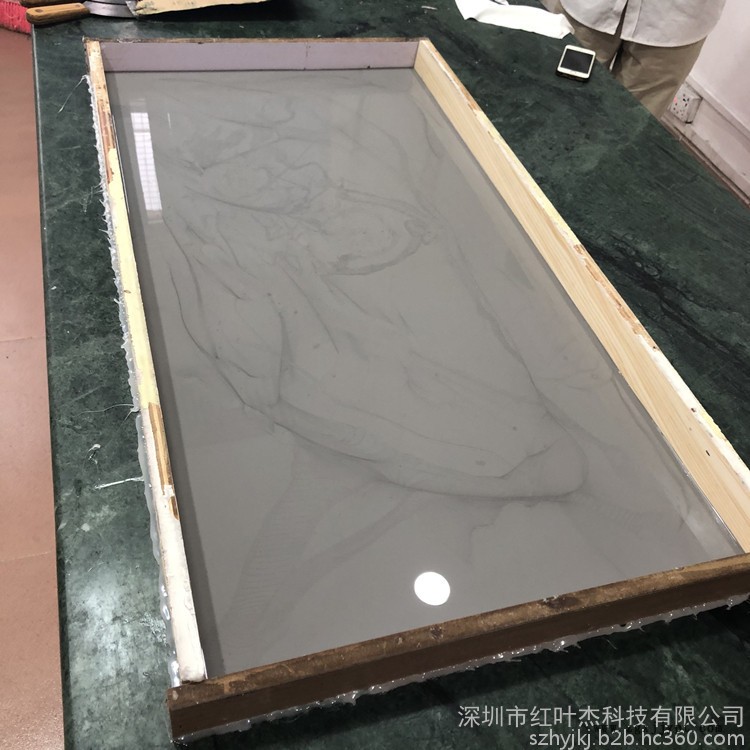

是專門用于戶外電氣設備箱體、柜體新型的環(huán)保防潮防凝露封堵密封劑，呈現流動性液體狀，粘度值比較低，流動性能好，容易滲透，按照10:1重量比混合攪拌均勻，灌注于密封區(qū)域表面，膠料可自動找平，填充、密封住細小結構，常溫硫化成型后形成鏡面效果，可與金屬材質、電纜保護套緊密粘合，成為柔韌性較好的高分子密封封堵層，可有效防止小動物等從地下進入封閉箱體內，降低安全隱患；且防潮防凝露性能好，可防止電纜夾層或溝道潮氣侵蝕入柜，為電氣戶外設備提供堅固的防護屏障。新增電纜或者修復已經硫化的封堵層比較方便，因高分子封堵層柔韌性較好，可用木工刀開孔，不會破壞密封封堵層；新增電纜或管道安裝好之后，可重新灌入高分子封堵劑即可重新密封該區(qū)域。
高分子防潮封堵劑可從源頭上防止潮氣的侵蝕，阻止箱體內部凝露的產生，保障電力電氣設備的正常供電運轉，避免供電設備產生凝露導致的巨大經濟損失和生活生產的不便。目前已被不同地區(qū)電網設備行業(yè)接受并推廣，也稱為國網大力推薦的新型防潮封堵材料，近來很多地區(qū)招標明確規(guī)定了防潮封堵材料的各個參數指標，新型高分子有機硅材料替代傳統封堵材料已是大勢所趨。
防潮封堵材料的區(qū)別：
常見的傳統防潮封堵材料：水泥砂漿、防火泥、防火板、聚氨酯發(fā)泡板等；
因為價格低廉而大量采用，其缺點也會顯而易見。
水泥砂漿：材料的防水封堵效果有限，無法達到緊密粘合，會有結構縫隙，且使用年限在1年左右會出現開裂，失去封堵的意義。
防火泥：嚴格來說是防火材料，但在防水、疏水效果上不盡人意，且多條電纜施工難度較大，時間久了，也會出現潮氣的大量的侵蝕。
防火板：無法封死每個角落，容易老化、粉塵化。
聚氨酯發(fā)泡板：聚氨酯發(fā)泡封堵材料算是比較新型的防潮封堵材料，可以與箱體緊密粘合，起到比較好的粘合效果，可以防止潮氣的侵蝕；其弊端由于是發(fā)泡型封堵材料，密封面高低不平，成型后無法達到表面平整效果，且聚氨酯材料硫化后非常堅硬，不易于二次維護，增加電纜、檢修工作等。
傳統材料的缺陷，也是眾多電網行業(yè)工程師比較頭疼的問題，從而也加快了防潮封堵材料的研發(fā)速度。高分子有機硅防潮封堵劑，屬于高分子有機硅材料，矩陣分子結構，可以有效解決防潮封堵的難題，防止潮氣通過底板結構縫隙進入箱體，形成凝露而危害到電力設備。
HY-215TT高分子防潮封堵材料國網標準性能特點：
1、防水、防潮、防塵、防止毒性氣體、小動物的進入、絕緣、阻燃、防火；
2、高分子材料，成型后的產品柔韌性好，不會撕裂或者跌落；

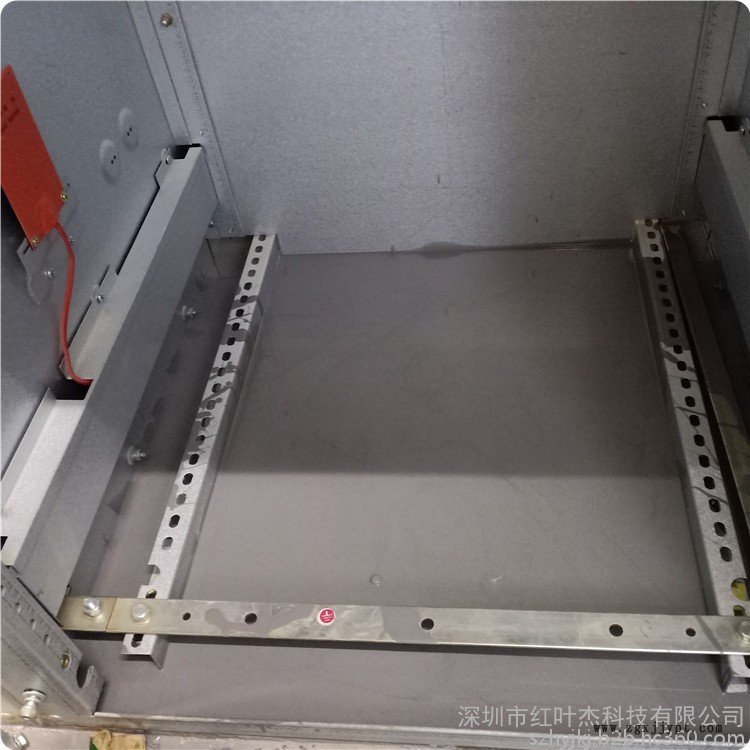

3、混合后的膠料粘度值很低，可以在密封面自動找平，硫化后可達鏡面效果；
4、無毒無氣味，無鹵、環(huán)保型材料、抗腐蝕耐候性效果好，可抵抗不同的惡劣環(huán)境；
5、可與設備及電纜保護套結構緊密粘合，沒有腐蝕用作；
6、操作比較簡單，單人即可完成，無需借助水電火等工具；
7、施工比較方便，斷電與不斷電都可操作，硫化后二次開孔增加電纜簡易便捷。
8、硫化后的密封封堵層，不變形、不開裂、耐老化、耐候性能好，產品使用10年后，還可以有效保護產品；
紅葉HY-215TT自流平鏡面防凝露材料的參數：
顏色：黑色 灰色（可調色）
粘度 (CS)：3000
硬度 (A°)：15度
混合比例(%)：10:1
操作時間25度( mins )：60-120min
粘接性能：優(yōu)導
熱系數W/mk：≥0.4
完全固化時間：12H
介電絕度kV/mm：≥25
介電常數0.2MHz：3.0~3.3
比重( g/cm 3 )：1.07
基本固化時間：3H
體積電阻Ωcm:≥1.0*10（16次方）
阻燃性：UL94-V1
以上性能數據均在25℃，相對濕度55%固化1天后所測。本公司對測試條件不同或產品改進造成的數據不同不承擔相關責任。
高分子防潮封堵劑施工步驟：
施工時比較簡單
1、先做好材料用量的預算，高分子防潮封堵劑密度為1.15-1.18之間，厚度一般為0.8-1公分，一平米用量范圍在11KG左右。
2、做好箱體密封面堵漏工作，避免封堵劑從漏口漏出，造成浪費；一般用銀色電膠布或者防火泥封堵住有漏口的地方，再將多于的線路用膠布規(guī)整好；
3、將A劑用手電轉攪拌20-30秒，防止有沉降，再將B劑放入A劑中混合攪拌60秒左右，施工于目標區(qū)域，封堵劑常規(guī)操作時間為30-40min（可進行調節(jié)），可自動流平；如果箱體面積較大，也可以借助鏟刀或者刷子加快封堵劑的散開速度。
4、等待封堵劑硫化成型，初步硫化成型時間為1.5-2小時，完全硫化成型時間為24小時。
PS：施工需注意封堵好漏口，避免漏掉封堵劑材料，造成浪費。因環(huán)境溫度與濕度會影響封堵劑的操作時間，使用前建議做小測試，如需延長操作時間，可將B劑比例調至10:0.8，不可低于0.7，以免影響硫化效果。
注意事項：
1 要灌封的產品需要保持干燥、清潔；
2使用時請先檢查A劑，觀察是否有沉降，如有可將A劑充分攪拌均勻，在進行AB料混合；
3 按配比取量，且稱量準確，請切記配比是重量比而非體積比，A、B劑混合后需充分攪拌均勻，以避免固化不完全；
4 攪拌均勻后請及時進行灌膠，并盡量在可使用時間內使用完已混合的膠液；
5 固化過程中，請保持環(huán)境干凈，以免雜質或塵土落入未固化的膠液表面。
6未使用完的B劑需密封保存，以免揮發(fā)，影響固化及粘接效果。
付款方式： 現金 銀行轉賬 代收貨款 支付寶
包裝： 5KG,20KG，200/KG
質量/安全認證： RoHS, MSDS, SGS
海關編碼： 3910
樣品： 免費
交期： 兩天
售后服務：
我司承若，如因硅膠質量問題，三個月內無條件退換貨；可以免費提供教學視頻，在使用硅膠過程中，如有任何技術問題，都可以與我們隨時聯系，免費提供技術支持，新產品的研發(fā)。
紅葉環(huán)網柜自流平鏡面防凝露封堵劑 高分子防潮封堵材料 防火阻燃劑
