| 商品品牌 | 樹脂鉆模具硅膠 |
|---|---|
| 商品型號 | MJ2235# |
| 固體份含量 | 其他 |
| 型號 | 水鉆模具硅膠0235 |
| 包裝 | 桶裝 |
| 參考用量 | 不一 |
| 產地 | 廣東 |
| 成份 | 水鉆模具硅膠 |
| 供貨地 | 華南地區 |
| 粘度 | 60000mpa.s |
| 貯存 | 常溫貯存一年 |
| 品牌 | 紅葉 |

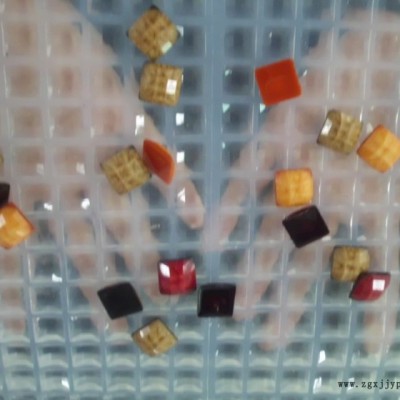

樹脂鉆開模專用高透明模具硅膠用途：制作樹脂鉆、立體樹脂鉆、尖面樹脂鉆、圓形樹脂鉆、圓底樹脂鉆、異型樹脂鉆、異性樹脂鉆、幾何形樹脂鉆、水晶鉆、水鉆、平底樹脂鉆、裂紋鉆、亞克力鉆、環氧樹脂鉆、仿施華洛世奇鉆、聚酯樹脂、聚苯乙烯、乙烯基塑膠、石蠟、低熔點合金、飽和樹脂、不飽和樹脂等產品的硅膠模具也用于文物復制和美術工藝品的復制。
樹脂鉆開模專用高透明模具硅膠特點：樹脂鉆模具膠是雙組分加成型液體硅橡膠，產品為透明液體硅膠，具有尺寸穩定性好、脫模性好的優點，耐熱可達250°C以上，廣泛應用于快速成型的寶石模具、仿玉模具。樹脂鉆模具硅膠交聯過程中不放出低分子，故體積不變，收縮率小于0.01%;不受制品厚度限制,可深度固化;拉伸、撕裂強度大;在200℃的高溫下有抗返原性。
樹脂鉆開模專用高透明模具硅膠參數：
| 型號 /項目 | HYMJ0135 | HYMJ0235 |
| 外觀 | 透明液體 | 高透明液體 |
| A、B組份比例 | 1:1 | 1:1 |
| 混合粘度CPS | 70000 | 70000 |
| 可操作時間（25℃） h | >2-3h | >2-3 h |
| 硫化條件（℃/min） | 100-120℃/30mins | 100-120℃/30mins |
| 密度/ g·cm-3 | 1.1 | 1.1 |
| 硬度（JIS A） | 35 | 35 |
| 斷裂伸長率/% | ≥280 | ≥320 |
| 抗撕強度/ KN·m-1 | ≥15 | ≥18 |
| 抗拉強度/Mpa | ≥4.8 | ≥5.2 |
| 線收縮率/% | 0.1 | 0.1 |
樹脂鉆開模專用高透明模具硅膠使用方法：
1、混合：基膠與固化劑按重量比1：1混合，混合可以手動或使用設備。
2、脫氣：混合后的膠在灌模前應進行脫氣。少量使用時可在真空干燥器內進行，在真空下，膠料體積可增大4—5倍（發泡），因此，脫氣的容器體積應比膠體積大4—5倍，幾分鐘后膠體積恢復正常，當表面沒有氣泡逸出時（約10分鐘）即完成。
3、表面處理：膠料要接觸的模具表面或灌封的材料表面可用液體石蠟等作為脫模劑。
4、硫化和脫模：混合脫氣后的膠料置于120±5°C烘30分鐘固化，固化的溫度和時間可根據工藝條件而定。
樹脂鉆開模專用高透明模具硅膠包裝、儲運及注意事項：
1、本產品A、B膠用25KG/鐵桶包裝即25千克/桶，一個組份50千克。
2、本產品為非危險品，應密封貯存，并放在陰涼的地方，防止雨淋、日光曝曬。
3、本產品貯存期為半年。貯存過程中若粘度增大，在剪切力作用下（攪拌）即可恢復其流動性。建議使用時先將膠料放在容器中攪拌，然后加入固化劑混合。超期復驗合格后仍可使用。
4、在操作過程中應避免接觸縮合型硅橡膠硫化劑。可能引起膠料不硫化的還有胺類、含硫、磷的化
備注：操作時注意和使用室溫膠的容器分開使用,要用未使用過室溫硅膠工具操作此硅膠,因為本品為鉑催化劑，水、雜質、有機錫催化劑、酸、堿等其他含硫、磷、氮的有機物可影響膠的固化，使用時不能混入或接觸這些物質，使用中應禁止與縮合型硅橡膠的有機錫化合物混合,否則,膠料不硫化.還應避免與含 與含硫、磷、氮的有機化合物、有機酸的金屬鹽等混合,也會造成本產品硫化不完全或不硫化。
樹脂鉆模具硅膠的保質期：在25度環境中，保質期12個月
