| 保質期 | 1年 |
|---|---|
| 材質 | 純硅膠 |
| 產地 | 深圳 |
| 規格 | 可定制 |
| 孔徑 | 細孔硅膠 |
| 類型 | 硅膠 |
| 耐溫 | 250 |
| 適用范圍 | 工業 |
| 水份 | 0.001 |
| 外觀 | 流體 |
| 顏色 | 半透明,白色 |
| 品牌 | 紅葉硅膠 |
| 型號 | HY-630 |
| 加工定制 | 可以 |
樹脂工藝品模具膠應用領域:
廣泛應用于精細工藝模型模具產品, 樹脂工藝品、動漫人物模型、手工制作模型玩具、炮彈工藝品模型玩具、汽車模型、軍事禮品模型、PC透明件、海洋貝藝、工藝品模型制作、樹脂工藝品模型等硅膠模具制作。
| 樹脂工藝模型用模具硅膠產品描述： HY630 樹脂工藝品模具硅膠屬于縮合型液體硅橡膠的一種。優異的流動性、耐高溫、不變形等優點，主要用于中小件的樹脂工藝品、動漫人物模型、炮彈工藝品模型玩具、汽車模型、軍事禮品模型、PC透明件、工藝品模型制作，具有拉力好，撕裂強度好，翻模次數多，可反復使用等優點，并且收縮率能達到千分之二。 產品特色： HY630 樹脂工藝品模具膠操作簡單、耐酸堿，A組份是可流動性的液體，B 組份是固化劑（硫化劑），二者混合后能快速成型，室溫下加入固化劑2%—3%，30分鐘內還可操作，2—5小時后**會成型 。 技術標準參數： |  |
| 型號 | 外觀 | 硬度（邵爾A） | 硫化劑加入量（%） | 動力粘度（MPa·s） | 拉伸強度（MPa） | 撕裂強度（KN/m） | 伸長率（%） | 密度（g/cm3） | 操作時間（min） | 硫化時間（h） | 線縮水率（%） |
| HY-630 | 白/半透明 | 30±2 | 2-3 | 27000±5000 | 5.3 | 26+5/-2 | 420 | 1.08 | 30-40 | 3-4 | ≤0.3 |
備注: 以上為本系列常用型號參數僅供參考, 如有特殊需求請與我聯系；粘度、操作時間、固化后硬度可隨客戶需求來調整提供。

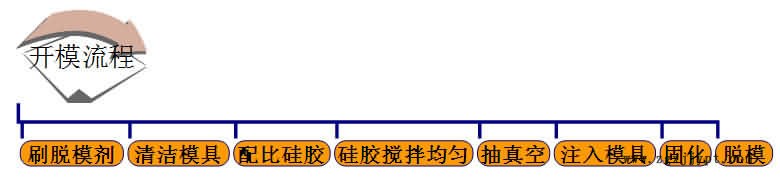

樹脂工藝品模具硅膠的操作方法和開模流程使用說明：
??HY630液體模具硅膠，為白色或 半透明流動性液體，一般產品固化后，硬度為30±2A°不等。如果客戶需要做大件產品，如開分片模具**要用硬度高的液體模具硅膠來做模 ; 相反，復雜的花紋及精細微小的模具，如包模，一定要用軟的液體模具硅膠來做模。固化劑的添加量，可根據客戶的實際要求而定，要求快速干燥、快速脫模具，相應的要多加固化劑。相反，如果需要慢一點脫模**少加一點固化劑（但固化劑添加量**不能超過5%）。
（注：本公司產品不主張添加矽油，特殊軟硅膠模具或復雜花紋及精密細小的，可以加入5%-10%硅油來調整硅膠模具的柔軟性，以便脫模。）
現將固化劑與硅膠配比的反應情況如下：
1、固化劑加量1%時，2.5小時膠體還會流動，6—8小時可以脫模。
2、固化劑加量2%時，50分鐘—1小時膠體還會流動，2—3小時可以脫模。
3、固化劑加量3%時，28—30分鐘膠體還會流動，1.5—2小時可以脫模。
4、固化劑加量4%時，10—15分鐘膠體還會流動，1—1.5小時可以脫模。
注意事項：
1、 固化劑加量應視溫度而定，氣溫高則削減。固化劑運用過量，模具會變硬變脆；固化劑運用過少，操作時刻會延長。
2、 為了您的使您的工藝品硅膠模具能到達**運用效果，請將模具寄存**24小時后運用。?
