粒度 | 400目 |
---|---|
粘度 | 1000 |
脫色率 | 0% |
主要用途 | 減震 絕緣 防水 消除內應力 |
密度 | 0.9 |
PH值 | 7.08 |
型號 | HY9400 |
線收縮率(%) | 0.1% |
耐高溫 | 220℃ |
阻燃等級 | 94V0 |
包裝 | 獨立包裝 |
保質期 | 12個月 |
材質 | 硅膠 |
產地 | 廣東深圳 |
工藝 | 塑膠成型 |
孔徑 | 細孔硅膠 |
類型 | 硅膠 |
耐溫 | 250℃ |
適用范圍 | 機械 |
水份 | 0.00001% |
外觀 | 藍色雙組份室溫硫化硅膠 |
形狀 | 液態 |
顏色 | 藍色,透明 |
用途 | 硅凝膠灌封 |
加印LOGO | 可以 |
分類 | 硅橡膠 |
品牌 | 紅葉 |
加工定制 | 是 |
HY-9400電纜管道封堵硅膠 絕緣灌封硅膠

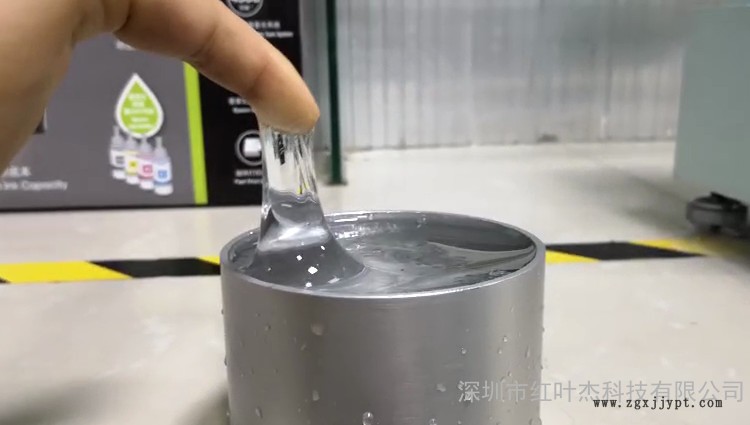

硅凝膠屬于硅膠里面的其中一種,而它主要是有液態成型可達到-40度柔軟性,并且純度較高,彈性較強,它成型固化后屬 于半凝固狀態,作用于多種密封性基本材料,有良好的密封性,且柔軟度較好,可以減少或消除產品內部應力作用,耐高低溫在-50℃-220℃可保持良好的性能,硅凝膠與常規液體灌封硅膠稍有不同,硅凝膠不會出現凝固狀態,硫化后形成柔軟有彈性的凝膠狀,硫化過程中無其他反應變化!常見用于醫療材料等等材質都會使用到醫療級硅凝膠材質,由于它具有零度以下的柔軟性能并且具備自動愈合條件,可長期接觸皮膚內部以及人體體內。也可用于透明度及復原要求較高的高壓電源模塊和線路板的灌封保護。
HY-9400電纜管道封堵硅膠 特點:
1、有機硅凝粘度很低,基本和水無差異,流動性很好,可在管道內深度硫化;
2、有防水、防潮、耐老化、耐機械沖擊和抗震、高絕緣強度(20MV/m)的優良性能;
3、硫化時無低分子放出,線膨脹系數小,縮水率低于0.1%、無腐蝕性;
4、高透明材質,可檢修和觀察內部元件,且凝膠狀容易拆卸;
5、有機硅凝膠密度較低,操作時間長,可長時間操作。
6、具有良好的阻燃性能,可達UL94V0阻燃級;

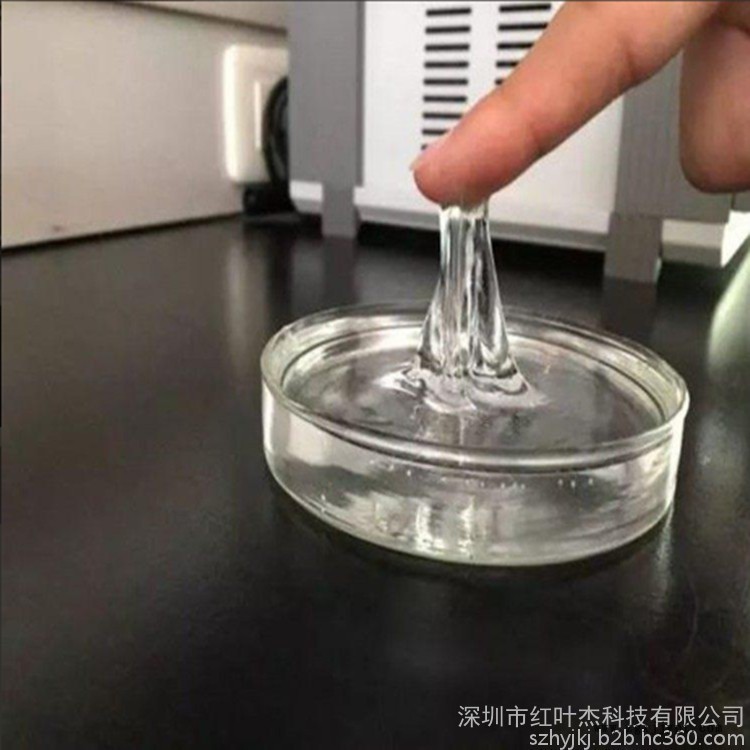

7、硫化后的灌封凝膠具有自粘性、可自愈合性,可修復性,能夠節省成本;
密度低的有機硅凝膠性能參數:
外觀:透明、淡藍色透明液體
粘度:1000-1500
密度(g/cm3):1.08
混合比例:1:1
體積電阻率Ω.cm:1×10(14次方)
介電常數(1MHz):3.2
介質損耗(1MHz):1×10(-3次方)
操作時間:1-2小時(可調節)
硫化時間:4-6小時(可調節)
錐入度(25℃)1/100mm:50-150
擊穿電阻率MV/m:20
耐高溫:220℃
防水等級:IPX7
以上性能數據均在25℃,相對濕度55%固化1天后所測。本公司對測試條件不同或產品改進造成的數據不同不承擔相關責任。

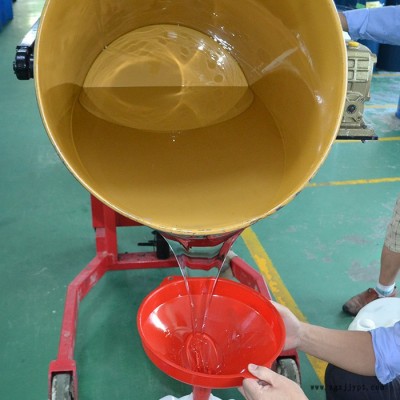

HY-9400電纜管道封堵硅膠運用方法:
1清潔灌封產品;
建議保持灌封產品清潔干燥,以免影響灌封效果;
2配比膠料;
將AB兩組分按照1:1(例:A:100克B100克)重量比混合攪拌均勻(攪拌時間手動2-3min,電鉆1-1.5min),嚴格控制配比,以免影響膠料硫化;
3真空排泡;
灌封硅膠的粘度值較低,可實現自動排泡,如有真空設備排泡后,產品效果更好一些;將混合后的膠料,放入真空設備中,排泡時間可控制在2-5分鐘即可;
4施工;
手工灌注時建議從邊緣部位緩慢灌注,以免帶入過多的空氣被覆蓋在膠體,硫化后形成小氣孔;上機操作時設定好注膠的量即可。
PS:建議等待24小時,產品完全硫化后,在投入生產使用。
包裝:
10KG(A/5KG B/5KG)
20KG(A/10KG B/10KG)
50KG(A/25KG B/25KG)
400KG(A/200KG B/200KG)
售后服務:
我司承若,如因硅膠質量問題,三個月內無條件退換貨;可以免費提供教學視頻,在使用硅膠過程中,如有任何技術問題,都可以與我們隨時聯系,免費提供技術支持,新產品的研發。
HY-9400電纜管道封堵硅膠 絕緣灌封硅膠
