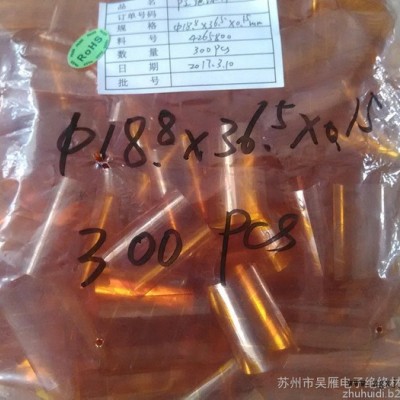

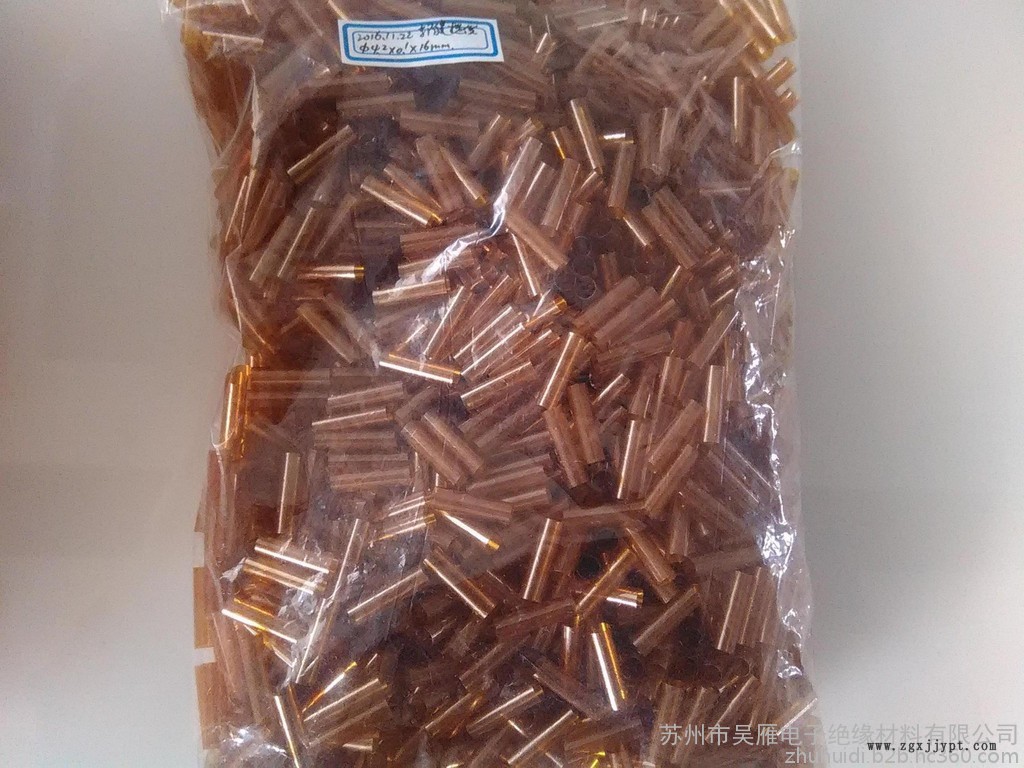

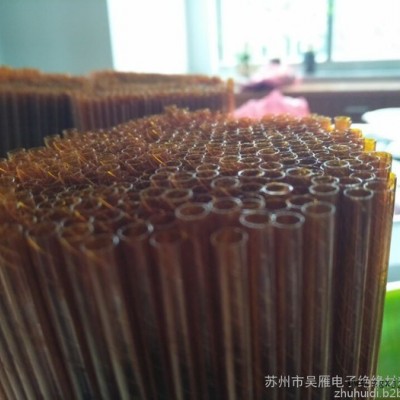

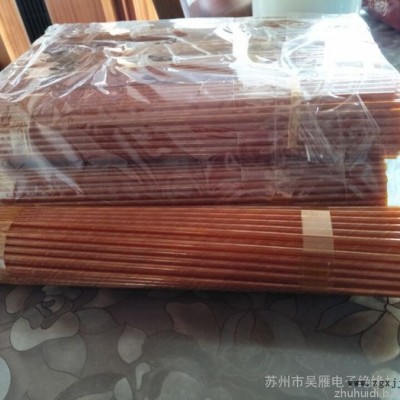

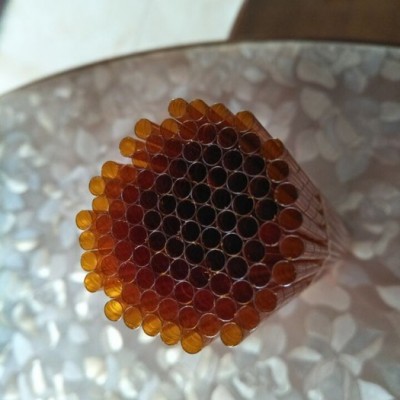

| 壁厚 | 0.15mm |
|---|---|
| 材質(zhì) | 聚酰亞胺 |
| 產(chǎn)地 | 蘇州 |
| 長度 | 250mm |
| 廠家 | 美國杜邦 |
| 公稱外徑 | 3.4mm |
| 類型 | 管套 |
| 耐溫 | 260℃ |
| 耐壓 | 36KV |
| 形狀 | 管狀 |
| 顏色 | 琥珀色 |
| 用途 | 穿線管 |
| 種類 | PI套管 |
| 阻燃性 | V0 |
| 品牌 | DUPONT/杜邦 |
| 型號 | WUYAN |
| 加工定制 | 是 |
| 質(zhì)量認(rèn)證 | UL |
由于
上述聚酰亞胺在性能和合成化學(xué)上的特點(diǎn)，在眾多的聚合物中，
聚酰亞胺
1、薄膜:是聚酰亞胺**早的商品之一，用于電機(jī)的槽絕緣及電纜繞包材料。主要產(chǎn)品有杜邦Kapton,宇部興產(chǎn)的Upilex系列和鐘淵Apical。透明的聚酰亞胺薄膜可作為柔軟的太陽能電池底板。
2. 涂料:作為絕緣漆用于電磁線，或作為耐高溫涂料使用。
3.先進(jìn)復(fù)合材料:用于航天、航空器及**部件。是**耐高溫的結(jié)構(gòu)材料之一。例如美國的超音速客機(jī)計劃所設(shè)計的速度為2.4M，飛行時表面溫度為177℃，要求使用壽命為60000h，據(jù)報道已確定50%的結(jié)構(gòu)材料為以熱塑型聚酰亞胺為基體樹脂的碳纖維增強(qiáng)復(fù)合材料，每架飛機(jī)的用量約為30t。
4.纖維:彈性模量僅次于碳纖維，作為高溫介質(zhì)及放射性物質(zhì)的過濾材料和防彈、防火織物。
5.泡沫塑料:用作耐高溫隔熱材料。
6. 工程塑料:有熱固性也有熱塑型，熱塑型可以模壓成型也可以用注射成型或傳遞模塑。主要用于自潤滑、密封、絕緣及結(jié)構(gòu)材料。廣成聚酰亞胺材料已開始應(yīng)用在壓縮機(jī)旋片、活塞環(huán)及特種泵密封等機(jī)械部件上。
7.膠粘劑:用作高溫結(jié)構(gòu)膠。廣成聚酰亞胺膠粘劑作為電子元件高絕緣灌封料已生產(chǎn)。
8.分離膜:用于各種氣體對，如氫/氮、氮/氧、二氧化碳/氮或甲烷等的分離，從空氣烴類原料氣及醇類中脫除水分。也可作為滲透蒸發(fā)膜及超濾膜。由于聚酰亞胺耐熱和耐有機(jī)溶劑性能，在對有機(jī)氣體和液體的分離上具有特別重要的意義。
9.光刻膠:有負(fù)性膠和正性膠，分辨率可達(dá)亞微米級。與顏料或染料配合可用于彩色濾光膜，可大大簡化加工工序。
10. 在微電子器件中的應(yīng)用:用作介電層進(jìn)行層間絕緣，作為緩沖層可以減少應(yīng)力、提高成品率。作為保護(hù)層可以減少環(huán)境對器件的影響，還可以對a-粒子起屏蔽作用，減少或消除器件的軟誤差(soft error)。
11. 液晶顯示用的取向排列劑:聚酰亞胺在TN-LCD、STN-LCD、TFT-LCD及未來的鐵電液晶顯示器的取向劑材料方面都占有十分重要的地位。
12. 電-光材料:用作無源或有源波導(dǎo)材料光學(xué)開關(guān)材料等，含氟的聚酰亞胺在通訊波長范圍內(nèi)為透明，以聚酰亞胺作為發(fā)色團(tuán)的基體可提高材料的穩(wěn)定性。
13.濕敏材料:利用其吸濕線性膨脹的原理可以用來制作濕度傳感器。
綜上所述，不難看出聚酰亞胺之所以可以從60年代、70年代出現(xiàn)的眾多的芳雜環(huán)聚合物脫穎而出**終成為一類重要的高分子材料的原因。
性能
1、全芳香聚酰亞胺按熱重分析，其開始分解溫度一般都
聚酰亞胺在500℃左右。由均苯四甲酸二酐和對苯二胺合成的聚酰亞胺，熱分解溫度達(dá)600℃，是迄今聚合物中熱穩(wěn)定性**高的品種之一。
2、聚酰亞胺可耐極低溫，如在-269℃的液態(tài)氦中不會脆裂。
3、聚酰亞胺具有優(yōu)良的機(jī)械性能，未填充的塑料的抗張強(qiáng)度都在100Mpa以上，均苯型聚酰亞胺的薄膜(Kapton)為170Mpa以上，杭州塑盟特?zé)崴苄跃埘啺?TPI)的沖擊強(qiáng)度高達(dá)261KJ/m2。而聯(lián)苯型聚酰亞胺(Upilex S)達(dá)到400Mpa。作為工程塑料，彈性模量通常為3-4Gpa，纖維可達(dá)到200Gpa，據(jù)理論計算，均苯四甲酸二酐和對苯二胺合成的纖維可達(dá) 500Gpa，僅次于碳纖維。
4、一些聚酰亞胺品種不溶于有機(jī)溶劑，對稀酸穩(wěn)定，一般的品種不大耐水解，這個看似缺點(diǎn)的性能卻使聚酰亞胺有別于其他高性能聚合物的一個很大的特點(diǎn)，即可以利用堿性水解回收原料二酐和二胺，例如對于Kapton薄膜，其回收率可達(dá)80%-90%。改變結(jié)構(gòu)也可以得到相當(dāng)耐水解的品種，如經(jīng)得起120℃，500 小時水煮。
5、 聚酰亞胺的熱膨脹系數(shù)在2×10-5-3×10-5℃，南京岳子化工YZPI熱塑性聚酰亞胺3×10-5℃，聯(lián)苯型可達(dá)10-6℃，個別品種可達(dá)10-7℃。
6、 聚酰亞胺具有很高的耐輻照性能，其薄膜在5×109rad快電子輻照后強(qiáng)度保持率為90%。
7、 聚酰亞胺具有良好的介電性能，介電常數(shù)為3.4左右，引入氟，或?qū)⒖諝饧{米尺寸分散在聚酰亞胺中，介電常數(shù)可以降到2.5左右。介電損耗為10-3，介電強(qiáng)度為100-300KV/mm，廣成熱塑性聚酰亞胺為300KV/mm，體積電阻為10∧17Ω·cm。這些性能在寬廣的溫度范圍和頻率范圍內(nèi)仍能保持在較高的水平。
8、 聚酰亞胺是自熄性聚合物，發(fā)煙率低。
9、 聚酰亞胺在極高的真空下放氣量很少。
10、聚酰亞胺無毒，可用來制造餐具和醫(yī)用器具，并經(jīng)得起數(shù)千次消毒。有一些聚酰亞胺還具有很好的生物相容性，例如，在血液相容性實(shí)驗(yàn)為非溶血性，體外細(xì)胞毒性實(shí)驗(yàn)為無毒。
