| 特性系數 | K值-11.5 |
|---|---|
| 噴射距離 | 1 |
| 使用壓力 | 0.5Mpa |
| 流量 | 16L/s |
| 分類 | 滅火裝置 |
| 型號 | 立式泡沫產生器 PCL16 |
| 儲罐容積 | 1m3 |
| 發泡倍數 | 6 |
| 法蘭規格 | DN80 |
| 功率 | 11（Kw） |
| 混合比 | 16L/s |
| 滅火時間 | 1 |
| 重量 | 2（kg） |
| 主要適用范圍 | 化工 油罐 工廠 |
| 品牌 | 明悅 |
| 泡沫劑濃度 | 3%或/6% |

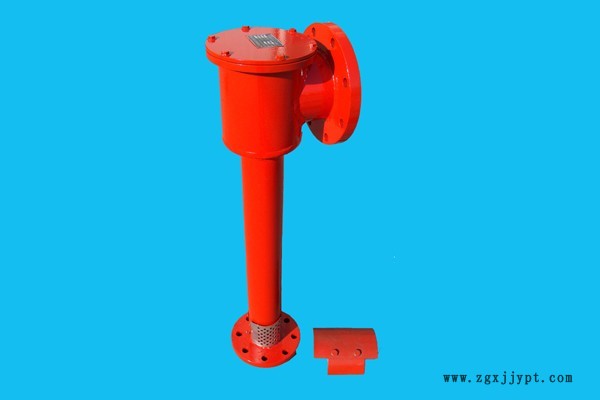

PCL型立式泡沫產生器用于在油罐消防低倍數泡沫滅火系統中液上泡沫噴射。本產品適合配用普通蛋白泡沫、氟蛋白泡沫液、水成膜泡沫液、抗溶性泡沫液和抗溶氟蛋白泡沫液。
性能參數
| 型 號 | 額定進口壓力 (MPa) | 額定混合液量 (L/S) | 發泡倍數 | 特性系數 K值 |
| PCL4 |
0.5 | 4 |
≥6 | 5.75 |
| PCL8 | 8 | 11.5 | ||
| PCL16 |
|
① 型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升
② 型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升
③ 型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升
④ 型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升
2、工作壓力范圍0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa壓力下被沖破。
三、使用說明
1、 空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3—0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化。
2、 本產生器配有3%型和6%型普通空氣泡沫液。
3、 為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。
4、 導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地覆蓋在燃燒液面上，以提高滅火效果。
5、 空氣泡沫產生器進口管孔徑不得小于規定的尺寸。
四、安裝保養
1、 空氣泡沫產生器上有標牌，注明型號、規格、制造日期，安裝前要根據產品型號自行配制泡沫噴管組。

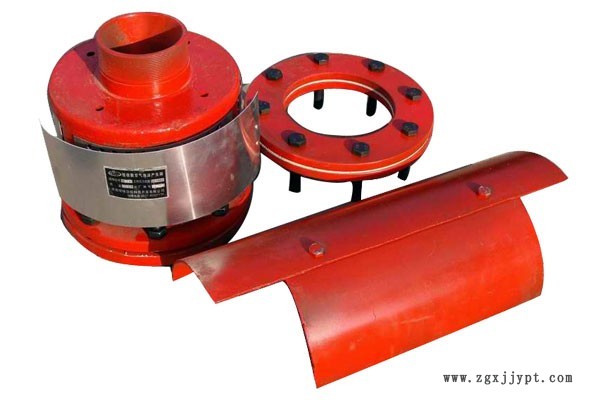

2、 先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。
3、 安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，最后安裝好密封玻璃。
4、 空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。
5、 為了避免和減輕貯罐壁變形時對管道的破壞，最好在產生器進口管道中安裝一段相同口徑的金屬軟管
