廠家(產地)	荷蘭DSM
類型	標準料
產品名稱	PA6
牌號	F236-C
銷售方式	品牌經銷
形態	顆粒
用途級別	電子電器部件,照明燈具,汽車部件
產地/廠家	荷蘭DSM
加工級別	注塑級
特性級別	高強度,阻燃級

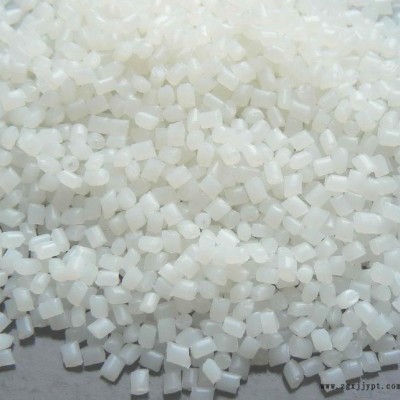

PA6又名尼龍6，是半透明或不透明乳白色粒子，具有熱塑性、輕質、韌性好、耐化學品和耐久性好等特性，一般用于汽車零部件、機械部件、電子電器產品、工程配件等產品。

簡介編輯品名：聚酰胺6或尼龍6（PA6）性狀：半透明或不透明乳白色結晶形聚合物特性：熱塑性、輕質、韌性好、耐化學品和耐久性好燃燒鑒別方法：藍底黃火焰，燒植物味溶劑實驗：耐**和芳香溶劑密 度：(g/cm3) 1.14-1.15平衡吸水率：3.5%具有良好的耐磨性、自潤滑性和耐溶劑性。拉伸強度：> 60.0Mpa伸 長 率：> 30%彎曲強度： 90.0Mpa缺口沖擊強度： > 5(KJ/m2)加工工藝編輯干燥處理：由于PA6很容易吸收水分，因此加工前的干燥特別要注意，如果材料是用防水材料包裝供應的，則容器應保持密閉。如果濕度大于0.2%，建議在80℃以上的熱空氣中干燥16小時。如果材料已經在空氣中暴露超過8小時，建議進行溫度為105℃，8小時以上的真空烘干。熔融溫度：230-280℃，對于增強品種為250-280℃。模具溫度：80-90℃，模具溫度很顯著地影響結晶度，而結晶度又影響著塑件的機械特性。對于結構部件來說結晶度很重要，因此建議模具溫度為80-90℃。對于薄壁的、流程較長的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強度和剛度，但卻降低了韌性。如果壁厚大于3mm，建議使用20-40℃的低溫模具。對于玻璃纖維增強材料模具溫度應大于80℃。注射壓力：一般在750-1250bar之間（取決于材料和產品設計）注射速度：高速（對增強材料要稍微降低）流道和澆口：對于PA6的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*T（這里T為塑件的厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的**小直徑應當是0.75mm。收縮率數據表英文縮寫 中文簡稱 規格 比重 收縮率%
??PA 聚酰胺(尼龍) PA66 1.13-1.150.8-1.5
??PA 聚酰胺(尼龍) PA66GF30 1.380.5
??PA 聚酰胺(尼龍) PA6 1.12-1.140.8-1.5
??PA 聚酰胺(尼龍) PA6GF30 1.35-1.420.4-0.6
??PA 聚酰胺(尼龍) PA66/PA6 1.08-1.14 0.5-1.5
??PA 聚酰胺(尼龍) PA6/PA12 1.06-1.08 1.1
??PA 聚酰胺(尼龍) PA6/PA12GF30 1.31-1.38 0.3
??PA 聚酰胺(尼龍) PA6/PA9 1.08-1.11-1.5
??PA 聚酰胺(尼龍) PA6/PA10 1.07-1.091.2
??PA 聚酰胺(尼龍) PA6/PA10GF301.31-1.38 0.4特性PA6的化學物理特性和PA66很相似，然而，它的熔點較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好，但吸濕性也更強。因為塑件的許多品質特性都要受到吸濕性的影響，因此使用PA6設計產品時要充分考慮這一點。為了提高PA6的機械特性，經常加入各種各樣的改性劑。玻璃纖維**是**常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。對于沒有添加劑的產品，PA6的收縮1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到0.3%（但和流程相垂直的方向還要稍高一些）。成型組裝的收縮率主要受材料的結晶度和吸濕性影響。實際的收縮率還和塑件設計、壁厚及其它工藝參數成函數關系。
