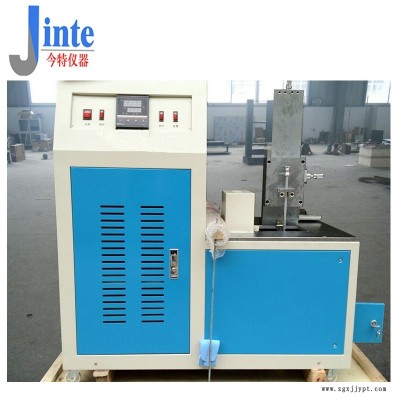

JT6061橡塑低溫脆性試驗機 （多式樣法）

一、用途

   橡膠低溫脆性試驗機是測定硫化橡膠在規定條件下試樣受沖擊出現破壞時的高溫度，即為脆性溫度，可以對非硬質塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。可以測定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優劣。因此無論在科學研究材料及其制品的質量檢驗，生產過程的控制等方面均是不可缺少的。本儀器是根據GB/T5470-2008塑料沖擊脆化溫度試驗方法、GB/T 15256-2014《硫化橡膠低溫脆性的測定（多試樣法）》國家標準設計的，研制開發的壓縮機制冷設備。本設備采用復疊式壓縮機制冷技術，利用熱平衡原理及循環攪拌方式，達到對試樣的自動均勻冷卻、恒溫，可完全滿足國家標GB/T229-94做規定的各項控溫指標。

二、本儀器符合以下標準：

1. GB/T 5470-2008塑料 沖擊法脆化溫度的測定

2. GB/T 15256-1994硫化橡膠低溫脆性的測定（多試樣法）

3. HG/T 2-162-1965塑料低溫沖擊壓縮試驗方法

4. ISO 812-2006硫化橡膠或熱塑性橡膠低溫脆性的測定

5. ASTM D 746-2007用沖擊法測定塑料及彈性材料脆化溫度的試驗方法

6. ASTM D 2137-1994橡膠特性的試驗方法.撓性聚合物及涂層織物的脆化點

7. JIS K 7216-1980塑料脆化溫度的測試方法

三、技術參數

1、控溫范圍：-70℃（可以根據客戶需求定制-80℃-0℃）

2、降溫速度：大約2小時左右注：使用環境在室溫（23—25℃）下使用，工作時保持壓縮機散溫效果，可將側門全部打開。

3、恒溫后，試驗3min時間內溫度波動：＜±0.5℃

4、外形尺寸：720×700×1380mm（長×高×寬）

5、工作室外形尺寸：200×140×100mm（長×高×寬）

6、冷卻介質：乙醇或其他不凍液

7、攪拌電機：15W

8、工作電源220V~240V,50Hz,2KW

四、結構原理

1、試樣夾持器應的堅硬的，設計成懸臂梁式夾住試樣，在夾持器不變形的情況下，每一個試樣應被穩定地、牢靠地夾住。沖擊頭沿著垂直于試樣上表面的方向運動，并以2.0±0.2m/s的試驗線速度沖擊試樣，沖擊后移動速度至少在6mm范圍內保持不變。為了達到沖擊期間和沖擊后規定的沖擊速度，應注意確保足夠的沖擊能量，每個試樣至少需要3.0J沖擊能量。因此，有必要每次試驗限定沖擊試樣的數量。

2、試樣夾持器A試樣每次可夾持15個，B試樣每次可夾持5個。

3、沖擊裝置：沖擊裝置由沖擊和自鎖機構組成。

4、沖擊器4.1 A試樣： a）沖頭半徑為1.6±0.1mm； b）鉗口半徑為4.0±0.1mm； c)沖頭中心線與夾具間隙為3.6±0.1mm； d）沖頭的外側與夾具間隙為2.0±0.1mm4.2 B試樣： a）沖頭半徑為1.6±0.1mm； b）沖頭中心線與夾具間隙為7.87±0.25mm； c)沖頭的外側與夾具間隙為6.35±0.25mm

五、使用方法

1、向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。

2、接通電源，溫控儀和計時器顯示燈亮。

3、將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4、按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃。

5、拉動沖擊自鎖手柄，沖擊在重力作用下自由下落，對試樣做沖擊動作。

6、取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。

7、試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。通過反復試驗，確定至少有兩個試樣不破壞的低溫度和至少一個試樣破壞的高溫度，如這兩個結果相差不大于1℃時，即試驗結束。

六、試驗標準

1、規格：A：塑料試樣的長為20.0±0.25mm，寬為2.5±0.1mm，厚為2.0±0.1mm的條形試樣B：橡膠試樣的長為31.75±6.35mm，寬為6.35±0.51mm，厚為1.91±0.13mm

2、要求試樣的表面應光滑，無外來雜質及損傷。成品應經打磨后裁制成相應尺寸。

(本儀器采用進口壓縮機制冷，標準中的重錘法做試驗)
