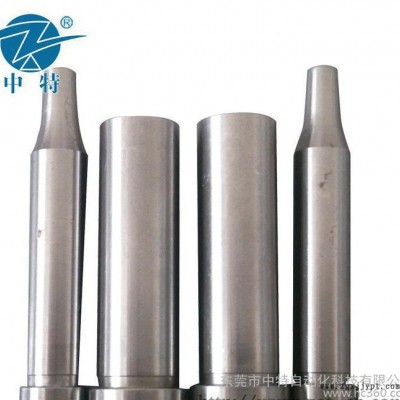

法蘭柄模具

標準模具系列。結構緊湊、使用壽命長、可靠、重復精度高。有各種長度。適用于單點連接和多點連接。

ZOT標準凹模目前已配置**的鑲嵌底塊，顯著延長了本來已經很長的ZOT 模具使用壽命。

排油孔配置在鑲嵌底塊內，使凹模可連接涂油板件。

矩形柄模具

這種模具占用空間小，可簡單迅速地更換，一般無需拆解模具主體。可用于單點連接和多點連接方案設計中。

模具支承于一個淬火的基礎板上，其緊定螺釘不受力。凹模配置有鑲嵌底塊。

平板凹模

是進行窄小空間或邊緣連接的理想模具，可與法蘭柄和矩形柄凸模組配。采用這種極小的模具幾乎能連接工件的每一個角落，可連接極窄的邊。更換迅速簡便。

可提供雙點凹模，可用于單點連接以及多點連接。平板凹模也可配置鑲嵌底塊。

須注意，平板凹模下面必須安裝硬墊板。

平板直角凹模

**地連接不方便連接的工件，例如連接型材或角板。特殊形狀的凹模也可以，請聯系我們。

平板直角凹模可用于單點模具或多點模具內，也可以配有帶排油孔的鑲嵌底塊。

SKB凹模

這一連接技術的優點在于連接點凸起高度較低，在用一套模具組合連接不同厚度板件的情況下，具有更高的靈活性。

特殊的彈簧配置可使連接模具極細小，由此使其具有**的使用性，能夠滿足極小的連接空間要求。

ZOT脫模器

凸模和凹模需要配有脫模器。脫模器可實現多種功能：

1、模具安裝固定：在大多數情況下，脫模器也用作ZOT 模具的安裝固定器。采用相互匹配的ZOT脫模器-標準組件是**的。

2、工件壓緊：ZOT 沖壓連接是一個深拉伸過程，在連接點附近的板件將被“拉動”。為此設計工程師需對板件施加一個壓緊力。脫模器**起到了一個輔助壓緊工件的作用，將工件壓緊固定。

3、脫模：完成沖壓連接后，凸模需從沖壓圓點的凹坑內拔出，凹模需從沖壓凸點外緣脫。由此所需的脫模力在ZOT 連接試驗中測定并記錄在ZOT 試驗報告上。脫模行程和脫模力由預壓縮的脫模彈簧施加。
