凈化率	98（％）
工作阻力	3（Pa）
電機功率	4（w）
處理風量	9800（m3/h）
循環水量	25（m3/h）
進風口尺寸	400（mm）
排風口尺寸	500（mm）
規格	1200
產地	湖南 長沙
額定電壓	380V
種類	廢氣處理設備
空氣凈化技術	吸附技術
品牌	樂海牌
型號	SJT
加工定制	是
適用星級	四星級
是否定做	可以

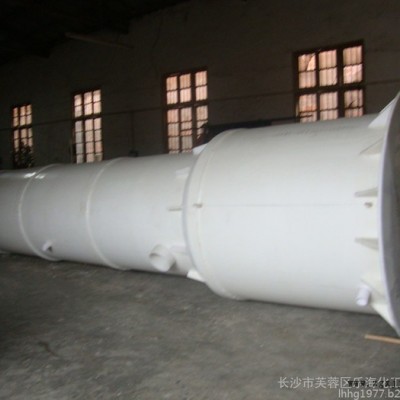

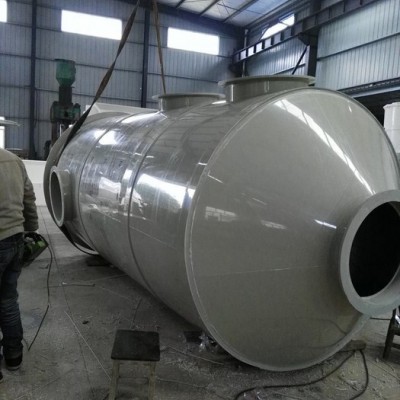

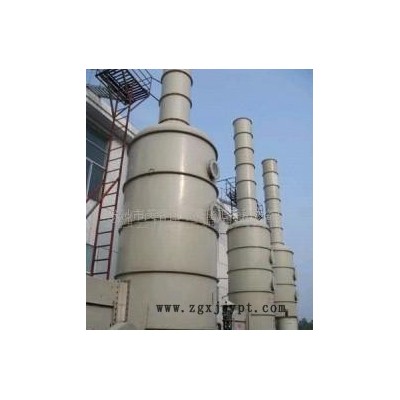

                              SJT型酸霧洗滌凈化塔

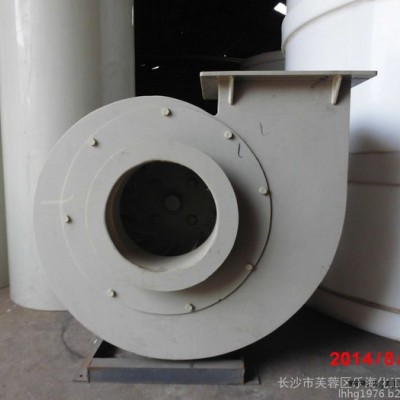

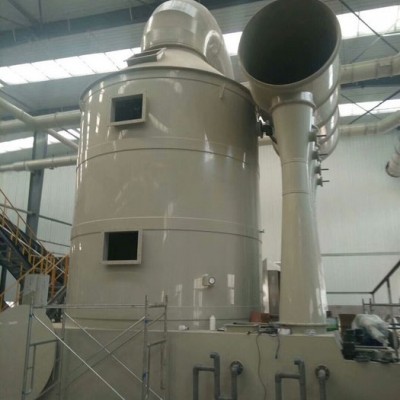

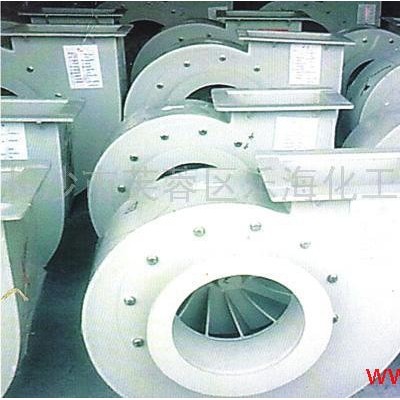

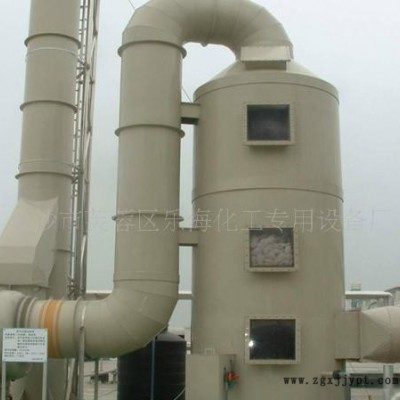

一、設備簡介SJT型酸霧凈化裝置是我廠經過多年研制，在不斷改進和創新的基礎上，設計制造出的一種高效、節能實用的環保設備。其適用于各種材料的酸洗工藝，對酸洗工藝過程中產生的酸霧(H2S04)、氯化氫(HCL)氣體及氟化氫(HF)氣體、鉻酸霧(CrO3)、氰氫酸(HCN)氣體、硫化氫(H2S)、氨氣(NH3)、堿蒸汽等水溶性氣體，凈化率達95%以上。 本酸霧凈化塔采用一級鼓泡，一級(或兩級)噴淋處理，外殼全采用聚丙烯制作，主機中設有壓力鼓泡管、絲網捕沫器和篩孔盤式噴淋器等裝置，并配有填料層，氣液接觸充分，凈化后的酸霧廢氣大大低于國家排放標準，且設備操作方便、便于安裝檢修、強度高、使用壽命長、占地面積小。是當前最理想的高濃度、較高溫度酸堿凈化設備。處理排放氣體，符合“大氣污染物綜合排放標準（GB16297-1996）。 二、結構 本酸霧凈化塔由圓形塔體，用聚氯乙烯材料由法蘭連接分段制作而成。具體結構由進風段、壓力室、鼓泡貯液箱、兩級噴淋段、旋流板、出風錐帽、風管、風道、液體流量計、液位計、壓力檢測口、酸緘度儀等組成。酸霧凈化塔它具有效力高、耐腐蝕性強，高強度、低噪聲、耗電省、體積小，拆裝維修方便，輕巧耐用，外形美觀大方等優點。 三、工作原理及工藝流程 酸霧凈化塔采用氫氧化鈉溶液為吸收中和液來凈化酸霧廢氣。酸霧廢氣由風機壓入凈化塔的內筒形成壓力室，再由壓力室均配給每根鼓泡管，廢氣通過鼓泡進入貯液箱的吸收中和液中產生鼓泡，使氣液充分接觸，再向上流動，至第一濾料層，與第一級噴咀噴出的中和液接觸反應。吸收后的廢氣繼續向上流動至第二濾料層，與第二級噴咀噴出的中和液接觸，再次發生中和反應，然后通過旋流板，由風帽和排風管或風機排入大氣中。 本塔配用玻璃鋼離心通風機和防腐耐酸水泵。 當處理風量在10000立方米以上時，采用二臺水泵就能達到設計要求。 當處理酸霧溫度較高時，在吸霧口配備冷凝器，以減少酸的流失、降低酸霧濃度。   四、規格型號和主要技術參數

設備型號	處理風量m3/h	離心風機			噴淋泵		塔徑Φ mm	塔高 mm	水箱容積 （L）
		F4-72	風壓Pa	風量m3/h	流量 （m3/h）	揚程 （m）
SJT－1.5	1500	No3.2	1110	1637	12.5	25	600	4200	720
SJT－3.0	3000	No4	1920	3566	12.5	25	800	4200	1350
SJT－5.0	5000	No4	1480	5315	25	25	1200	4200	1850
SJT－7.5	7500	No4.5	2080	7947	30	25	1300	4200	2520
SJT－10	10000	No4.5	1680	9440	60	25	1500	4200	4500
SJT－20	20000	No8	1480	17400	65	35	2200	6200	外  置
SJT－30	30000	No10	1220	27250	65	35	2500	6200	外  置
SJT－40	40000	No12	1410	38600	70	35	3100	6200	外  置
SJT－50	50000	No12	1760	47000	70	35	3500	6200	外  置

  處理酸霧初始濃度：HCL       <400mg/m3                 H2SO4     <300 mg/m3                 HNO3      <1000 mg/m3 吸收后濃度：      HCL        91-99 mg/m3                 H2SO4     92-98 mg/m3                 HNO3       93-98 mg/m3                   中和液NaOH溶液濃度：   2～6% 凈化塔阻力                600 Pa       注：1、表中塔高不包括水箱高度和出風錐帽高度；    2、本凈化裝置是采用玻璃鋼風機，其型號的選擇是由我廠根據用戶提供的現場實際情況和要求（如廠房的實際情況、附屬設備的擺放位置等），進行合理的設計選型，使之達到最佳凈化效果；    3、酸霧凈化塔型號說明        例：SJT－1.5 －6 －3.2                                   風機型號                                   塔體直徑                                   處理風量（m3/h）                                   酸霧凈化塔 五、安裝及使用注意事項     1、本設備宜安裝在高出地面100mm以上的混凝土基礎上，水泵、風機應另按要求做混凝土基礎；     2、設備在吊裝、運輸、安裝途中，要注意保護好設備，不得碰傷機體外殼及部件；     3、設備運行前，應對風機運轉方向、（冷凝器冷卻水）、調節風門、噴淋系統及各部件密封狀況進行檢查，確定狀況是否正常后，方可開機運行；     4、其它配件如塑料管件閥門、固定支架、檢修爬梯等，用戶可在訂貨時定制。
